При понижении температуры вода внутри трубы начинает замерзать. Образовавшийся лед перекрывает проход для воды и увеличивается в объеме, создавая дополнительную нагрузку на стенки трубопровода. Поэтому защита труб от замерзания — это не только вопрос комфорта, но и способ снизить риск повреждения системы.
Одним из эффективных решений является электрический греющий кабель. Он компенсирует тепловые потери трубопровода и помогает поддерживать необходимую температуру в холодный период.
Почему обычного утепления трубы бывает недостаточно
Теплоизоляция снижает скорость охлаждения трубопровода, но сама по себе не является источником тепла. При продолжительном воздействии отрицательной температуры вода внутри трубы постепенно остывает даже под слоем утеплителя.
Особенно сложной ситуация становится при расположении трубы на улице или в неотапливаемом помещении. В таких условиях дополнительный обогрев позволяет компенсировать тепловые потери и предотвратить замерзание воды.
На практике наиболее эффективным решением становится сочетание теплоизоляции и греющего кабеля. Утеплитель уменьшает потери тепла, а кабель поддерживает необходимую температуру трубопровода.

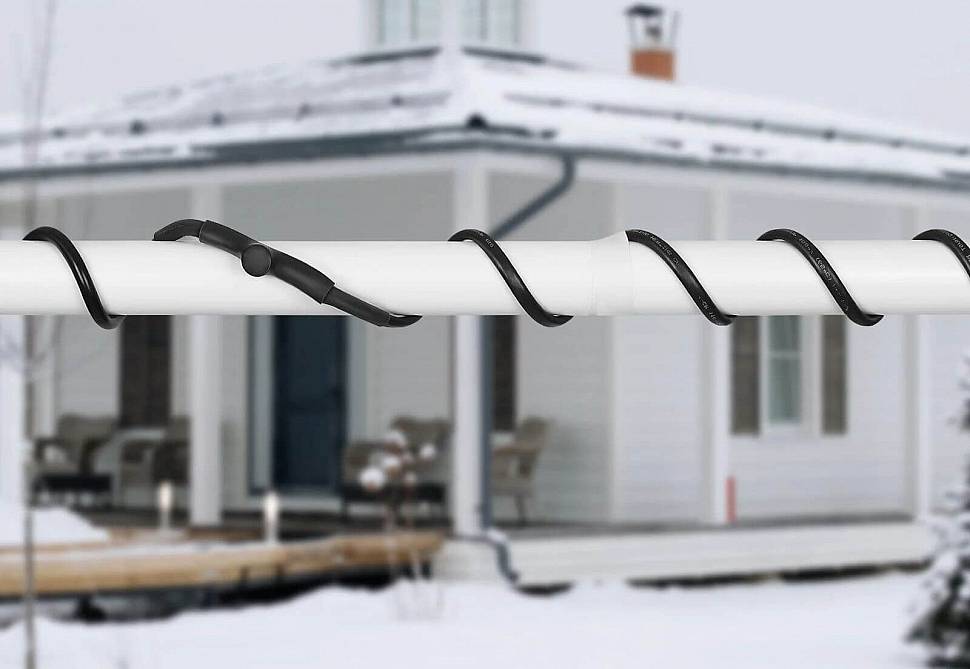

Как работает греющий кабель для защиты труб
Греющий кабель превращает электрическую энергию в тепло и передает его трубе. В зависимости от конкретной модели кабель может устанавливаться снаружи трубопровода или непосредственно внутри трубы.
Для наружного монтажа кабель располагают вдоль поверхности трубы, после чего систему дополнительно защищают теплоизоляцией. Такой вариант подходит для многих инженерных коммуникаций и позволяет обеспечить равномерный прогрев трубопровода.
Внутренняя установка особенно интересна для водопроводов с питьевой водой. В этом случае используется специальный греющий комплект, конструкция которого предназначена для контакта с внутренней поверхностью трубы.
Какой кабель выбрать для трубы
Для защиты труб от замерзания можно использовать несколько типов решений. Главное различие заключается в способе установки и принципе регулирования мощности.
Если требуется готовое решение для внутреннего обогрева трубы с питьевой водой, оптимальным вариантом являются специальные комплекты IQ PIPE и CLIMATIQ PIPE. Для бытовых задач также можно использовать готовую резистивную секцию IQ PIPE CW со встроенным термостатом.
Для наружного монтажа подходят как специальные трубные кабели, так и некоторые универсальные саморегулирующиеся модели IQWATT.
IQ PIPE — внутренний обогрев трубы с питьевой водой
IQ PIPE — комплект для защиты трубопровода от замерзания с возможностью установки внутри трубы с питьевой водой.
Модель оснащена наружной фторопластовой изоляцией и имеет мощность 15 Вт/м.п.. Основное преимущество такого решения — возможность расположить греющий элемент непосредственно внутри трубопровода. Это позволяет передавать тепло непосредственно воде и использовать систему там, где наружный монтаж кабеля затруднен.
IQ PIPE подходит прежде всего для защиты водопроводных труб, в которых находится питьевая вода, в том числе на участках, подверженных промерзанию в зимний период.
CLIMATIQ PIPE — доступное решение для защиты трубы
CLIMATIQ PIPE — бюджетный аналог IQ PIPE для защиты труб от замерзания. Кабель имеет мощность 10 Вт/м.п., наружную изоляцию из пищевого ПВХ и также допускает установку внутри трубы.
Такой вариант позволяет решить задачу защиты водопровода от промерзания без использования более мощного комплекта. CLIMATIQ PIPE можно рассматривать, когда необходим внутренний обогрев трубы, а характеристики конкретного трубопровода позволяют использовать кабель данной мощности.
При выборе внутреннего греющего кабеля важно учитывать назначение трубопровода и требования к материалам, которые непосредственно контактируют с водой.
IQ PIPE CW — бытовой комплект со встроенным термостатом
IQ PIPE CW — бытовой резистивный комплект для защиты трубы от замерзания. В состав решения входит готовая греющая секция со встроенным термостатом.
Мощность греющей секции составляет 15 Вт/м.п.. Наличие встроенного термостата позволяет автоматизировать включение и отключение обогрева в зависимости от температуры.
Такой формат особенно удобен для бытового применения, когда требуется готовое решение без сложного проектирования системы управления. Комплект может использоваться для защиты трубопроводов от промерзания в зимний период.
Саморегулирующиеся кабели для труб
Для защиты труб от замерзания применяются не только специальные трубные комплекты. Универсальные саморегулирующиеся кабели IQWATT также предназначены для установки на поверхности трубопроводов.
Их особенность заключается в автоматическом изменении мощности нагрева в зависимости от температуры окружающей среды. При снижении температуры мощность увеличивается, а при повышении — уменьшается.
Такой принцип особенно удобен для протяженных трубопроводов, где разные участки могут находиться в неодинаковых температурных условиях.
CLIMATIQ UNIVERSAL 30 SR-Z
CLIMATIQ UNIVERSAL 30 SR-Z — саморегулирующийся греющий кабель мощностью 30 Вт/м.п. при +10 °C и 40 Вт/м.п. в талой воде.
Кабель предназначен не только для систем антиобледенения кровли, но и для установки на поверхность трубопроводов с целью защиты от замерзания. Он автоматически регулирует мощность нагрева в зависимости от температуры окружающей среды.
Модель имеет УФ-защиту и оплетку заземления, поэтому подходит для эксплуатации на участках, где кабель подвергается воздействию внешней среды.
CLIMATIQ UNIVERSAL 40 SR-Z
CLIMATIQ UNIVERSAL 40 SR-Z представляет собой более мощный вариант саморегулирующегося универсального кабеля. Его мощность составляет 40 Вт/м.п. при +10 °C и 65 Вт/м.п. в талой воде.
Как и CLIMATIQ UNIVERSAL 30 SR-Z, кабель может использоваться для защиты поверхности трубопроводов от замерзания. Саморегулирование позволяет автоматически изменять тепловыделение в зависимости от температуры.
Выбор между моделями 30 и 40 SR-Z определяется характеристиками трубопровода, условиями эксплуатации и требуемой мощностью системы обогрева.
IQ ROOF и IQ ROOF PRO для защиты труб
Несмотря на название, IQ ROOF и IQ ROOF PRO применяются не только в системах антиобледенения кровли. Эти саморегулирующиеся кабели также могут устанавливаться на поверхность трубопроводов для защиты от замерзания.
IQ ROOF имеет мощность 16 Вт/м.п. при +10 °C, 28 Вт/м.п. в воде и до 36 Вт/м.п. в условиях льда.
IQ ROOF PRO обеспечивает 18 Вт/м.п. при +10 °C, 38 Вт/м.п. в воде и до 40 Вт/м.п. в условиях льда.
Обе модели относятся к саморегулирующимся кабелям: мощность нагрева изменяется в зависимости от температуры окружающей среды. Поэтому их можно использовать для защиты различных участков трубопроводов, где существует риск промерзания.
Наружный или внутренний монтаж — что выбрать?
Способ установки зависит прежде всего от назначения трубы и возможности доступа к трубопроводу.
- Внутренний монтаж подходит для специальных комплектов, предназначенных для установки внутри трубы, в том числе труб с питьевой водой. В этом случае можно использовать IQ PIPE или CLIMATIQ PIPE.
- Наружный монтаж применяется значительно шире. Греющий кабель устанавливается непосредственно на поверхности трубы и затем закрывается теплоизоляцией.
- Готовый бытовой комплект удобен, когда требуется простое решение с автоматическим управлением — например, IQ PIPE CW со встроенным термостатом.
- Саморегулирующийся кабель позволяет автоматически изменять мощность нагрева в зависимости от температуры и подходит для различных инженерных трубопроводов.
Как защитить водопровод от замерзания зимой
При проектировании защиты необходимо учитывать не только температуру воздуха. Важны материал и диаметр трубы, ее расположение, протяженность участка, наличие теплоизоляции и минимальная температура окружающей среды.
Для наружного трубопровода греющий кабель обычно устанавливают непосредственно на трубу, а сверху предусматривают теплоизоляцию. Это позволяет уменьшить теплопотери и эффективнее использовать выделяемое кабелем тепло.
Для водопроводов с питьевой водой, где наружный монтаж невозможен или недостаточно эффективен, можно рассмотреть специальные решения для внутренней установки — IQ PIPE и CLIMATIQ PIPE.
При использовании готового бытового решения можно выбрать IQ PIPE CW со встроенным термостатом. Для протяженных участков наружных трубопроводов подходят саморегулирующиеся CLIMATIQ UNIVERSAL 30 SR-Z, CLIMATIQ UNIVERSAL 40 SR-Z, IQ ROOF и IQ ROOF PRO.
Что дает обогрев трубопровода
Главная задача системы — не дать воде внутри трубы замерзнуть при отрицательной температуре. При правильно подобранной мощности греющий кабель компенсирует тепловые потери трубопровода и помогает сохранить его работоспособность зимой.
При этом греющий кабель не заменяет теплоизоляцию. На открытых и холодных участках наиболее рационально использовать комплексное решение: греющий кабель + теплоизоляция. Это позволяет снизить теплопотери и повысить эффективность системы.
Выбор конкретной модели зависит от способа установки и условий эксплуатации. Для внутреннего обогрева трубы с питьевой водой подходят специальные комплекты IQ PIPE и CLIMATIQ PIPE, для бытовой наружной защиты можно использовать IQ PIPE CW, а для наружных трубопроводов с автоматическим регулированием мощности — саморегулирующиеся кабели CLIMATIQ UNIVERSAL 30 SR-Z, CLIMATIQ UNIVERSAL 40 SR-Z, IQ ROOF и IQ ROOF PRO.
Правильно рассчитанная система обогрева позволяет подготовить трубопровод к зимней эксплуатации заранее и снизить риск его промерзания в период отрицательных температур.
